電線電纜產品名稱中主要包括以下內容：
(1) 產品應用場合或大小類名稱
(2) 產品結構材料或型式
(3) 產品的重要特征或附加特征
基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
產品結構描述總體原則是按照從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
2.1 電力電纜和通信電纜命名規則
2.2 電力電纜命名規則
電力電纜的型號組成與順序如下：
類別-導體-絕緣-內護層-結構特征-外護層或派生-使錳卣
其中1-5項和第7項用拼音字母表示，高分子材料用英文名的第1位字母表示，每項可以是1-2個字母；第6項是1-3個數字。
(1) 電纜類別
ZR(阻燃) 、NH(耐火) 、DDZ(低煙低鹵) 、WDZ(低煙無鹵) 、K(控制電纜類) 、DJ(電子計算機) 、N(農用直埋) 、JK(架空電纜類) 、B(布電線) 、TH(濕熱地區用) 、FY-(防白蟻、企業標準) 等。
(2) 電纜導體
T(銅導體) 、L(鋁導體) 、G(鋼芯) 、R(銅軟線) 。
(3) 電纜絕緣
V(聚氯乙烯) 、YJ(交聯聚乙烯) 、Y(聚乙烯) 、X(天然丁苯膠混合物絕緣) 、G(硅橡膠混合物絕緣) 、YY(乙烯－－乙酸乙烯橡皮混合物絕緣) 。
(4) 電纜護套
V(聚氯乙烯護套) 、Y(聚乙烯護套) 、F(氯丁膠混合物護套) 。
(5) 電纜屏蔽
P(銅網屏蔽) 、P1(銅絲纏繞) 、P2(銅帶屏蔽) 、P3(鋁塑復合帶屏蔽) 。
型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T 省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低煙無鹵、企業標準) 。
(6) 鎧裝和外護套數字標記
0：無
1：聯鎖鎧裝 纖維外被
2：雙層鋼帶 聚氯乙烯外套
3：細圓鋼絲聚乙烯外套
4：粗圓鋼絲
5：皺紋(軋紋) 鋼帶
6：雙鋁(或鋁合金) 帶
7：銅絲編織
簡化在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。
舉例：“ZR-YJV22-8.7/15”額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)
“電力電纜”——產品的大類名稱
2.3 通信電纜命名規則
通信電纜的命名順序如下：
分類代號－絕緣介質材料代號－護套材料代號－派生特性－特征阻抗－絕緣介質芯現外徑整數值－屏蔽層。
(1) 分類代號
S 代表同軸射頻，SE 代表射頻對稱電纜，ST 代表特種射頻電纜。因此同軸電纜的分類編號一般均為S ；
(2) 絕緣介質材料
Y 代表聚乙烯、F 代表聚四氟乙烯(F46)、X 代表橡皮、W 代表穩定聚乙烯、D 代表聚乙烯空氣、U 代表氟塑料空氣；
(3) 護套材料代號
V 代表聚氯乙稀、Y 代表聚乙烯、W 代表物理發泡、D 代表錫銅、F 代表氟塑料；
(4) 派生特性
Z 代表綜合/組合電纜(多芯) 、P 代表多芯再加一層屏蔽鎧裝；
(5) 特征阻抗
50歐姆、100歐姆、120歐姆；
(6) 絕緣介質芯線外徑整數值
以毫米為單位1、2、3、4、5……
(7) 屏蔽層
一般屏蔽層有1層、2層、3層及4層。
舉例：“SYV-75-2-1”實心聚乙烯絕緣聚氯乙稀外護套射頻同軸電纜 S ：射頻同軸電纜，分類號
Y ：聚乙烯絕緣，絕緣介質材料
V ：聚氯乙稀外護套，外護套材料
75：75歐姆，特性阻抗
2：2mm ，絕緣介質芯線外徑整數值
1：單芯(2為多芯)
3 常見電力電纜和通信電纜
SYV ：實心聚乙烯絕緣射頻同軸電纜，用途：無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜) 。SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，用途：有線電視、寬帶網專用電纜。

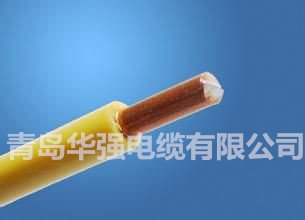

BV ：銅芯聚氯乙烯絕緣電線，用途：適用于電器儀表設備及動力照明固定布線用。
BLV ：鋁芯聚氯乙烯絕緣電線，用途：適用于交流額定電壓為450V/750V及以下的動力裝置、家用電器、小型電動工具、儀器儀表及動力、照明線路。
BVR ：銅芯聚氯乙烯絕緣軟電線，用途：適用于電器儀表設備及動力照明固定布線用。
RV ：銅芯聚氯乙烯絕緣連接軟電線，用途：本產品適用于交流額定電壓450/750V以下的家用電器，小型電動工具，儀器儀表及動力為照明等裝置的連接。
RVV ：銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線，用途：家用電器、小型電動工具、儀表及動力照明。
RVVZ ：阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線，用途：適用于電信、郵電、鐵路、化工、消防、通信、化工等通信機房配電系統的內部連接線，既適合于固定敷設也可做移動電纜使用，在特殊環境中尤為適用。
RVS ：銅芯聚氯乙烯絕緣絞型連接軟電線，用途：本產品適用于交流額定電壓450/750V以下的家用電器，小型電動工具，儀器儀表及動力為照明等裝置的連接。
RVB ：銅芯聚氯乙烯絕緣平型連接軟電線，用途：本產品適用于交流額定電壓450/750V以下的家用電器，小型電動工具，儀器儀表及動力為照明等裝置的連接。
RVVP ：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜，電壓300V/300V 2-24芯，用途：儀器、儀表、對講、監控、控制安裝。
BVVB ：銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，用途：用于額定電壓300/500V及以下的動力，日用電器，儀器儀表及電信設備固定敷設用。
KVV ：聚氯乙烯絕緣控制電纜，用途：電器、儀表、配電裝置信號傳輸、控制、測量。
KVVP ：聚氯乙烯護套編織屏蔽電纜 用途：電器、儀表、配電裝置的信號傳輸、控制、測量。
A VVR ：聚氯乙烯護套安裝用軟電纜，用途：電器內部控制，電腦控制儀表和電子設備及自動化裝置等信號傳輸。
SBVV HYA ：聚氯乙烯絕緣（鋁箔屏蔽）聚氯乙烯護套程控交換機電纜，用途：數據通信電纜(室內、外) 用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用。
SFTP ：耐油型雙絞雙屏蔽數據電纜，用途：用于有耐油、抗電磁干擾要求的設備數據通信。
JVPV 、JVPVP 、JVVP ：銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜，用途：計算機及儀器儀表控制電纜。
青島華強電纜是一家專注生產電線電纜的廠家，公司生產的華宇牌電線電纜各項性能均達到國際電工委員會和國家標準的要求，主導產品有：鋁合金電纜、交聯電力電纜、聚氯乙烯絕緣電力電纜、控制電纜、計算機電纜、礦物絕緣電纜、電氣裝備用電線電纜等多種型號電纜，還可以根據用戶需求加工定做需要的特種電纜。
